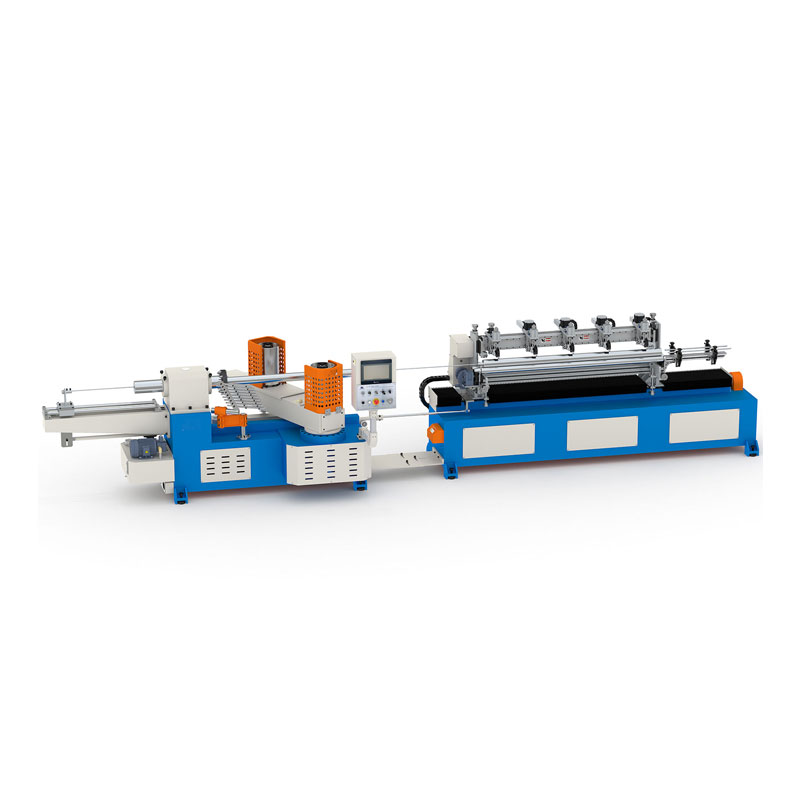

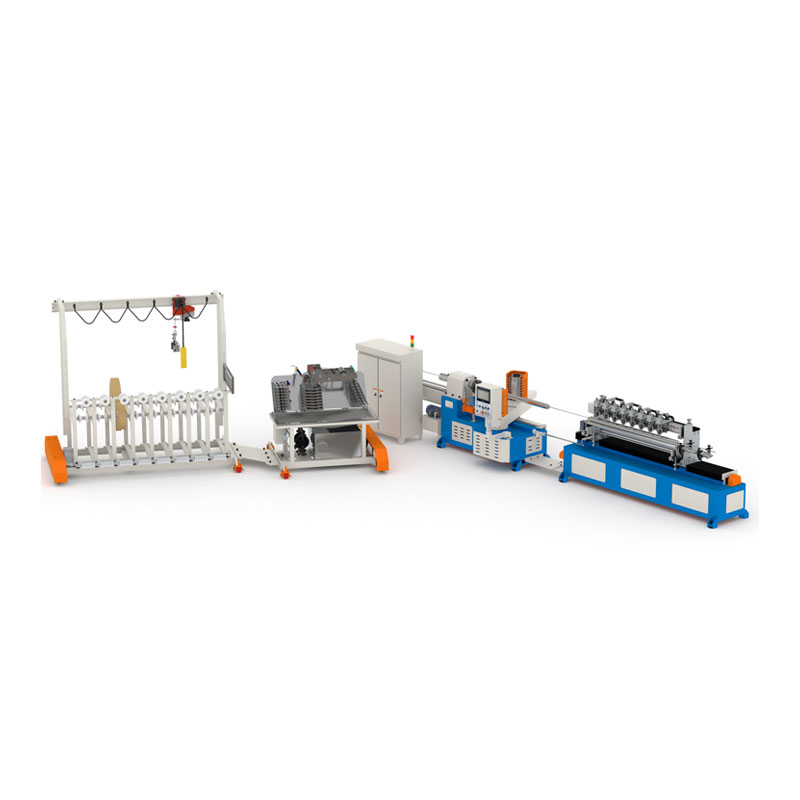

Multi cutter paper tube making maskin

Maskin med multi cutter paper tube brukes mye i fremstilling av komposittpapirbokser, små spolekjerner og kontorpapirrør. De kan oppnå samtidig fullføring av liming, spiralrulle- og skjæreprosesser, med kontinuerlige, effektive og stabile prosesser.

Funksjon

"E" -serien Multi-Blade Machine gir brukere med høy ytelse papirrørproduksjonsløsninger med sin enkle og elegante designstil, kompakte og rimelige strukturelle oppsett og god utstyrsstabilitet.

Normalt for å lage papirrør 3 ”(ID76,2mm), maksimal veggtykkelse under 3mm, kan den største rør -IDen opptil 120 mm.

Hovedsakelig brukt til å lage liten størrelse og kort rør, kan skjære i mange seksjoner om gangen

Maskinspesifikasjon

Funksjoner

1.

2. Hovedmaskinen vedtar en fortykket stålstruktur og gjennomgår sekundær presisjonskjæring og sveising for å sikre at utstyret går mer stabilt og holdbart.

3. Hovedstasjonen vedtar et girreduserende med lav støy, svak varme, høy hastighet og høyt dreiemoment.

4. Hovedmotoren vedtar intelligent vektorfrekvenskonverteringskontroll for å oppnå sensitiv hastighetsregulering og høy belastningstilpasning.

5. Utstyrt med en hydraulisk enhet for å justere beltespenningen, og utstyrt med en beltespenningssensor og en beltvinkelsensor for å oppnå stabil transport.

6. Utstyrt med et synkront skjæresystem er skjærebordet drevet av en kuleskrue med høy presisjon og en høy ytelse servomotor.

7. Utstyrt med fast kontroll av pulslengde, med front-end tilbakemeldingskompensasjonsfunksjon.

8. Vedtak av et dobbelt PLC -kontrollsystem, kontrolleres IO -utgangskontroll og funksjonsdrift uavhengig av for å forbedre kuttingsresponshastigheten og høyere skjæringsnøyaktighet.

9. Vedtak av et nytt kontrollpanel og et berøringsgrensesnitt i stor størrelse.

10. Multifunksjonell bunnpapir Forformingsstruktur, papirbruddstopp.

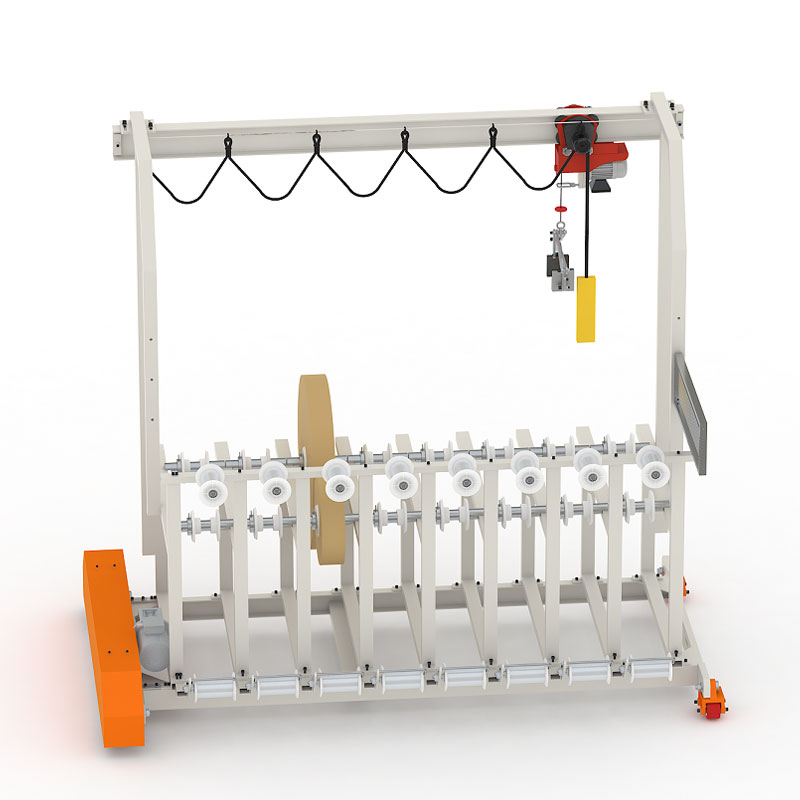

11. Den integrerte papirrulleholderen, limholderen og papirfôringskomponentene er alle elektrisk kontrollert.

12. Den modulære utformingen forenkler kretstilkobling, noe som gjør daglig vedlikehold og erstatning mer effektiv.

13. Utstyrt med Mold Auxiliary Installation Device.

14. Valgfritt nettverksmodul kan kobles til flere enheter og monteringslinjer for å oppnå fjernovervåking og vedlikehold, og støtter Modbus TCP -protokoll.

15. Støtter konfigurasjon av varmeforseglingsenhet og fargemerkesensor for å oppfylle forskjellige prosessbehov.

Maskindetaljer

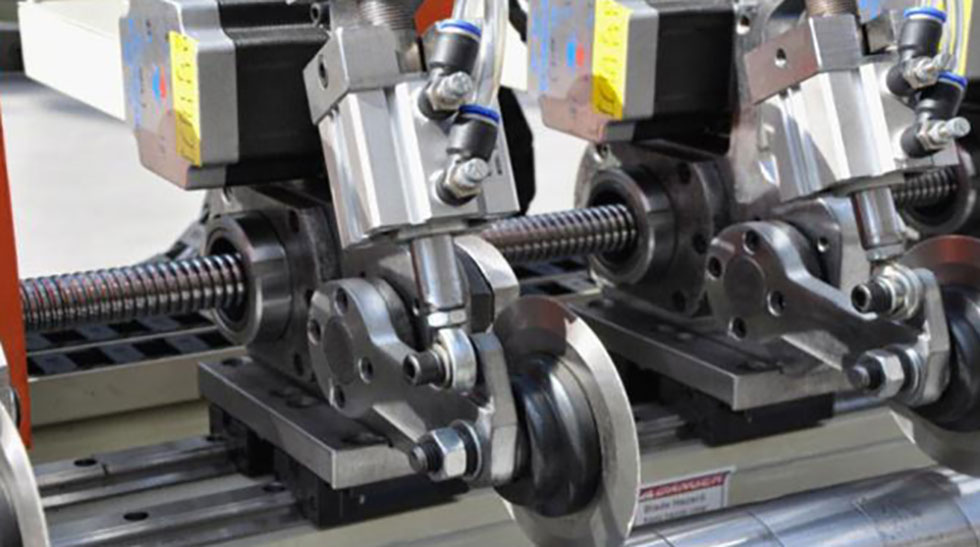

Multikutterenhet, valgfri automatisk knivjusteringskonfigurasjon

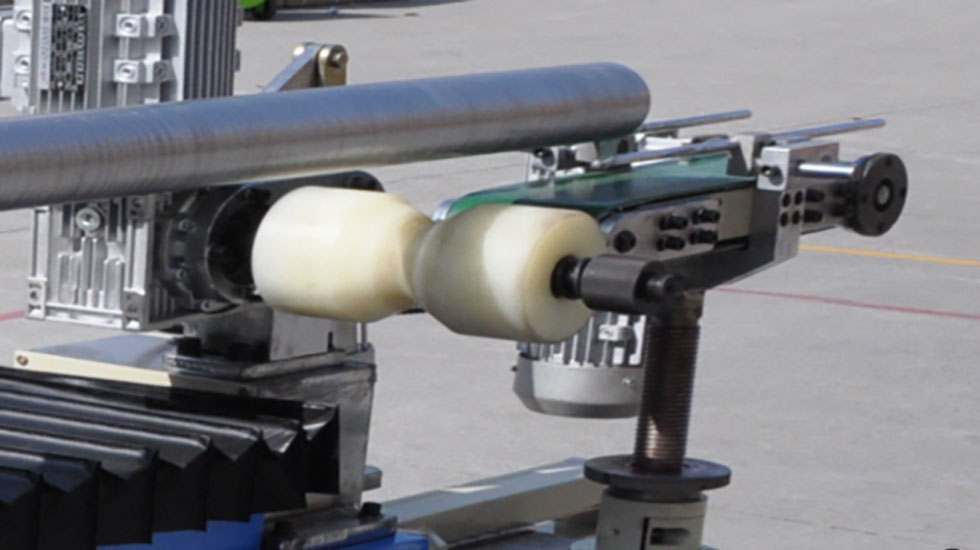

Papirrør transportanordning, transporterer kuttet papirrør til neste prosess

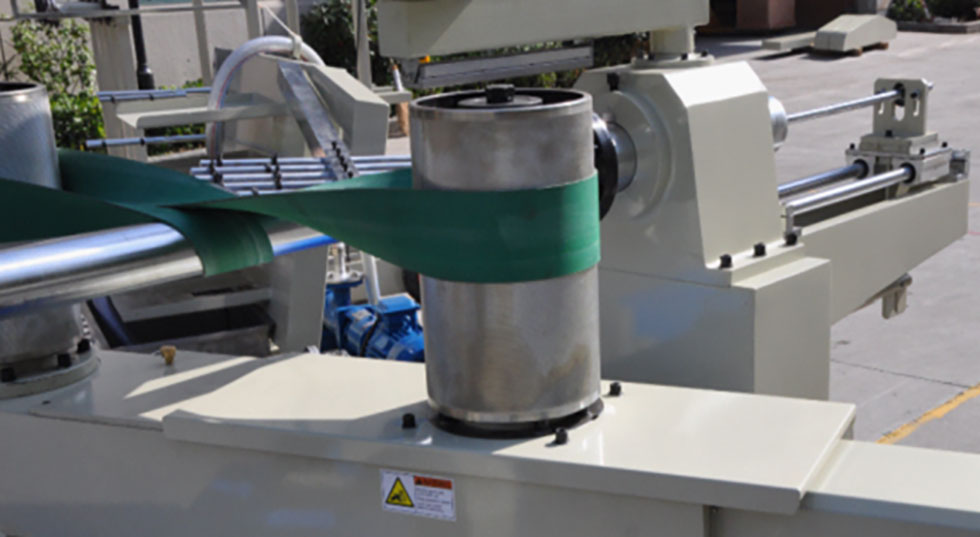

Hydraulisk beltehub, selvjusterbar beltespenning
