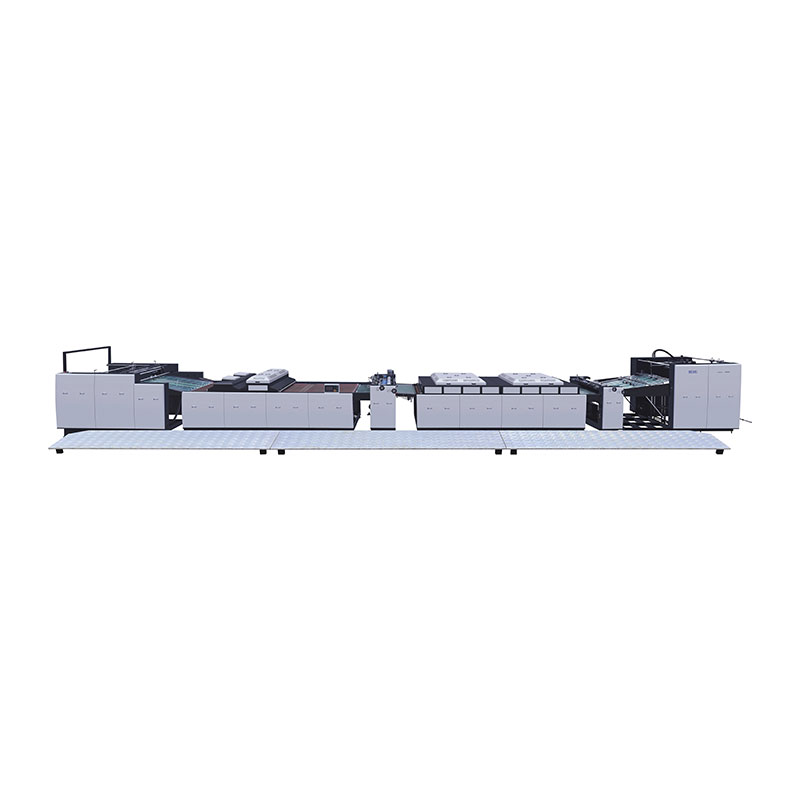

Automatisk Inline Coating Machine

New Star Automatic Inline Coating Machine kombinerer innovative og praktiske konsepter, og forbedrer kvaliteten og lysstyrken til trykte produkter.

Vårt utstyr er enkelt å betjene og vedlikeholde. Bruken av skjerminteraksjon gjør operasjonen mer intuitiv og oversiktlig.

Høydepunkter

1: Den støtter en-knapps start og akselerasjon på skjermen. Sammenlignet med den tradisjonelle segmenterte kontrollen er den mer praktisk og effektiv å betjene!

2: Diameteren på glass- og beleggakselhodet er 55 mm, med et større lager, som er større enn den tradisjonelle 35 mm-spesifikasjonen. Derfor kjører maskinen mer stabilt i høy hastighet, er ikke lett å deformere, har en jevnere overflate, og utstyret er mer holdbart!

3: Belegget vedtar en synkron beltedriftsstruktur, noe som gjør at utstyret kjører mer lineært og jevnt. Den er egnet for high-end produkter, med bedre overflatetekstur!

4: Omvendt belegg- og glassmetode med tre ruller er tatt i bruk, som gjør det mulig å justere oljetykkelsen i henhold til produktkravene, noe som resulterer i en mer jevn og delikat overflate samtidig som man unngår unødvendig avfall!

5: Luftkniven er ekstremt enkel å betjene! Med høy presisjon passer begge sider tett, noe som eliminerer problemet med brudd!

Spesifikasjon

Maskindetaljer

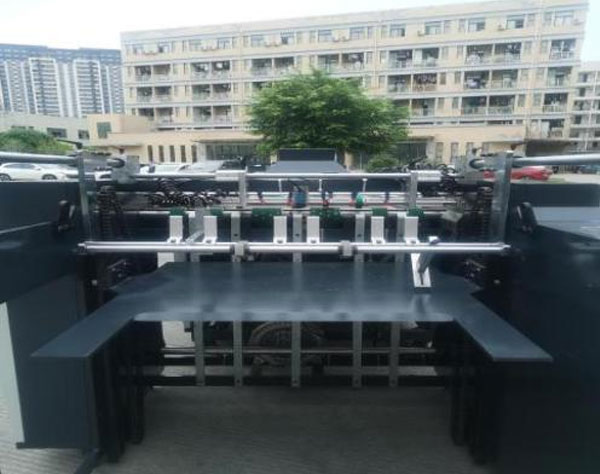

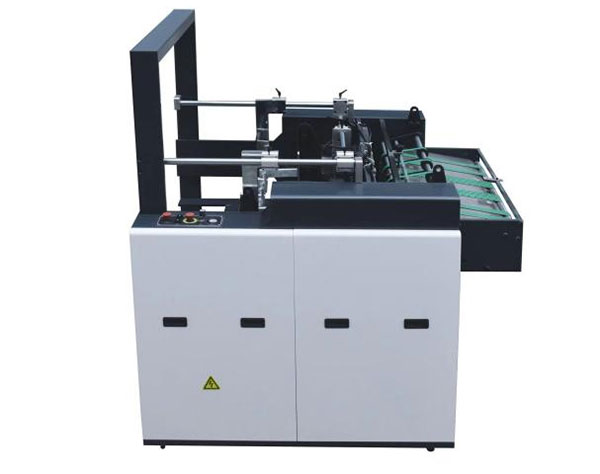

1.Automater

Papirmateren er en viktig komponent i den automatiske inline-beleggingsmaskinen. Den kan mate papir inn i hovedmaskinen jevnere, og unngå fastkjøring.

Maskinen vår bruker en kontinuerlig papirmatingsmetode, som har en kompakt struktur, praktisk betjening, høy grad av automatisering og høy presisjon i papirmating. Hovedkomponentene i papirmateren inkluderer papirmatingsbroen, papirmatingshodet, papirstablebordet, løftesystemet og overføringssystemet.

(1) Bruk oljefritt vakuumluftpumpepapirsugesystem;

(2) Høyhastighets offsettrykkmater (12 000 ark/time) sikrer høyhastighets og stabil drift!

(3) Trinnløs frekvenskonverteringshastighet papirmating

(4) Papirmatingsbordet for produksjonslinjen er vakuumsug og posisjonert for å sikre jevn, ryddig og stabil transport.

(5) øvre og nedre grensebeskyttelsesanordning for papirmatingsbord; manuell rask løfting;

(6) Automatisk papirmatingssystem for papirmatingsbord;

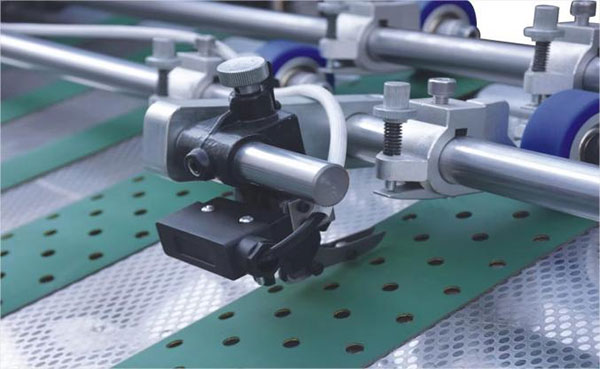

(7) Dobbelarksensor: Deteksjons- og avslutningssystem for dobbel eller flere arkmating: Bruk induksjonen av detektoren med sikker spenning for å oppdage doble eller flere papirark

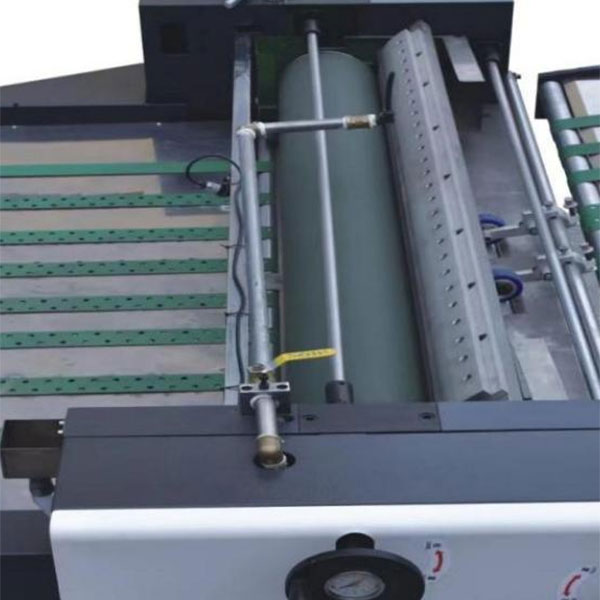

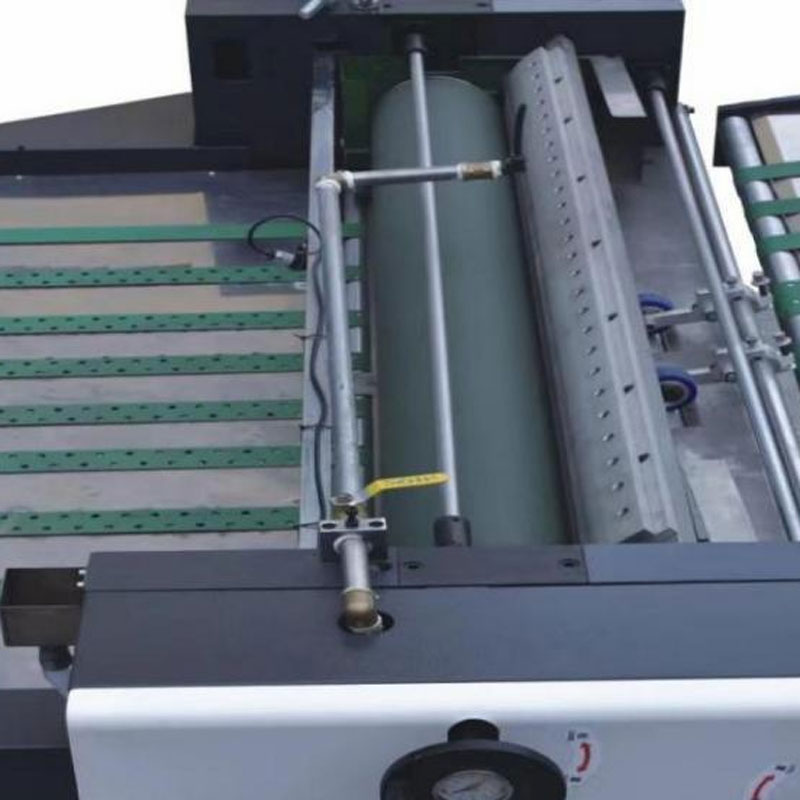

2. Grunnleggende oljebeleggshode (med luftkniv)

Grunnhodet garanterer et jevnt UV-lag på papir, som forbedrer vedheften mellom blekk og UV-lakk.

Grunnleggende belegghodeenhet har følgende funksjoner:

（1） Påfør basisolje for å fylle kapillærene på papiroverflaten;

（2） Øk vedheften mellom UV-belegg og blekk; redusere penetrasjonen av belegget for å opprettholde den rene hvitheten til papiret;

（3） Spar forbruket av høykvalitets oljeprodukter som dyr UV-olje, berøringsolje og filmerstattende olje;

（4） Avtakbar nedre skrape, lett å rengjøre og skifte bladet, og skrape mer rent

（5） Hoveddrivsystemet vedtar synkron beltedrift, trykkbestandig design med dobbeltlager, presis og holdbar

（6） Feil på rullepapir, automatisk stopp, automatisk alarm.

（7） Støpegods er behandlet i ett stykke, med sterk stivhet, stabilitet og holdbarhet!

（8） Utstyrt med svært følsomt luftknivsystem (valgfritt) egnet for både tykt papir og tynt papirbelegg;

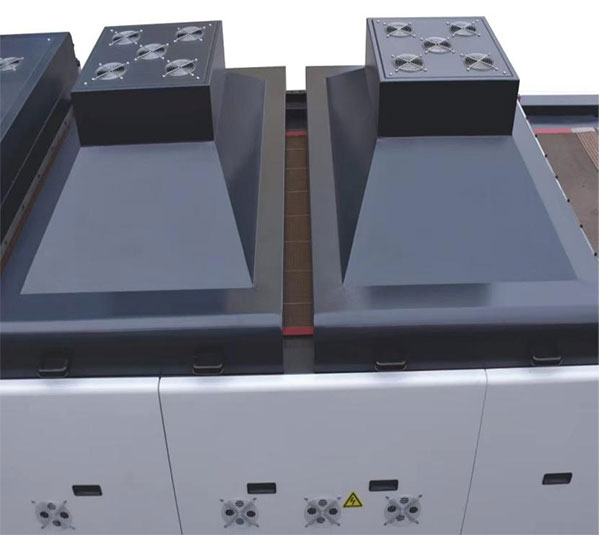

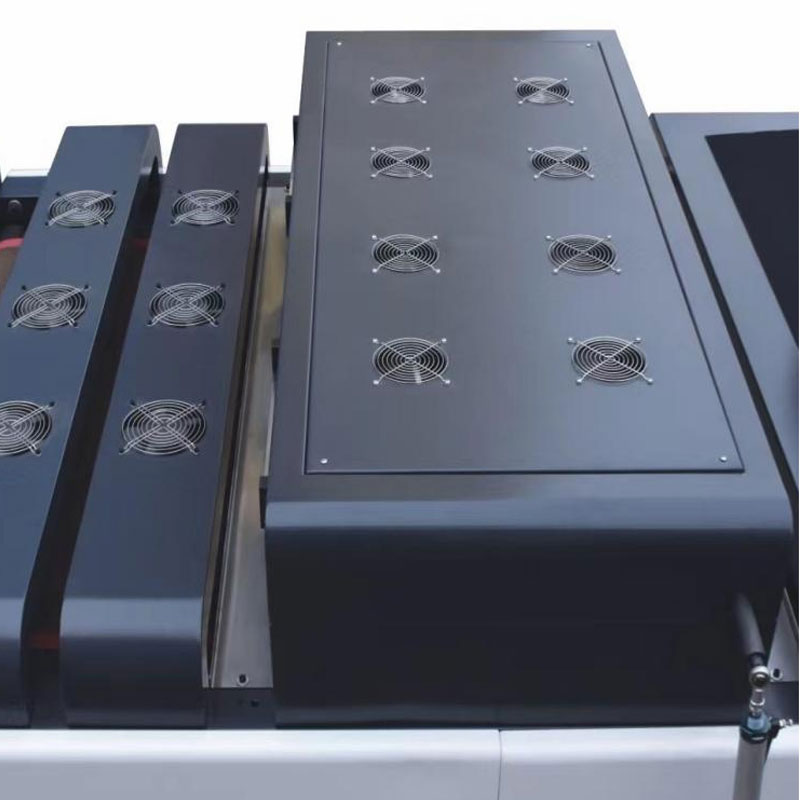

3. IR-herdesystem

Den vannbaserte infrarøde tørketrommelen bruker infrarød stråling som delvis reflekteres fra beleggets overflate, en del av den reflekteres av beleggets overflate, og resten kommer inn i belegget. Termisk energi øker temperaturen på belegget, og akselererer tørkeprosessen.

(1) Den kan brukes som en vannbasert eller løsemiddelbeleggsvæske for tørking etter belegg;
(2) IR-lysboksen er utstyrt med en temperatursensor. Når temperaturen i lysboksen når innstilt verdi, vil temperaturen være konstant;
(3) Kjøleviftesystemet lar papiret tørkes raskt uten å feste seg;
(4) IR-tørkeutstyret bruker energisparende tørkemetode med varmluftsirkulasjon: mer energibesparende;
(5) Papiret mates uten tenner og luften suges og festes til papiret. Den er stabil og beveger seg ikke skjevt, flyter eller hoper seg opp;

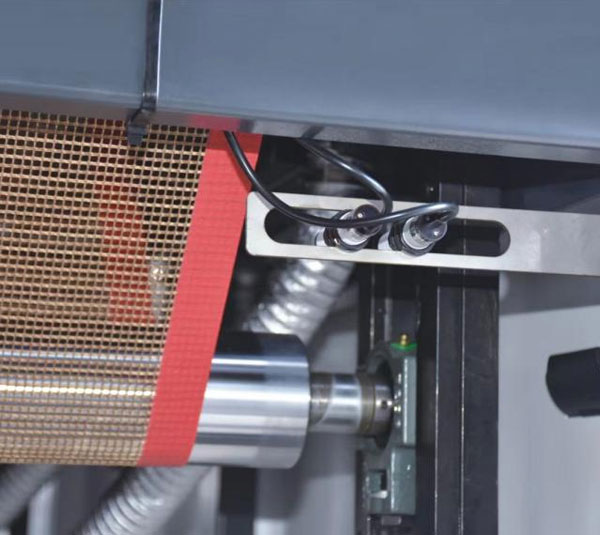

(6) Teflon transportbånd: ingen deformasjon, ingen sleping, UV-beskyttelse, sterk og holdbar, og transportbåndet har et automatisk avvikskorreksjonssystem
(7) IR-tørkingen består av 18 lamper fordelt på 2 grupper, med automatisk konstant temperaturinnstilling og uavhengig temperaturkontroll;
(8) En sikkerhetstråd er plassert under lampeskjermen for å hindre at papiret flyter eller at lampen tar fyr.
(9) Transportbåndet stopper og slukker selv for å forhindre blokkering og brann;
(10) IR-tørkesystemet bruker lett tørking, som ikke påvirkes av ventilasjon. Det kan effektivt tørke det nederste oljelaget på overflaten av papiret uten å få papiret til å utvide seg eller trekke seg sammen på grunn av varme;
(11) Den bruker blast cooling, som har fordelene med høyt vindtrykk, høy luftvolumkontrollstabilitet, lavt støynivå og automatisk drift. Det er raskere og mer effektivt enn det tradisjonelle vifteventilasjonssystemet;
Hoveddelen av tørketunnelen bruker IR-tørking og viftekjøling, som har bedre kjøleeffekt, sparer mer strøm og sparer energi.

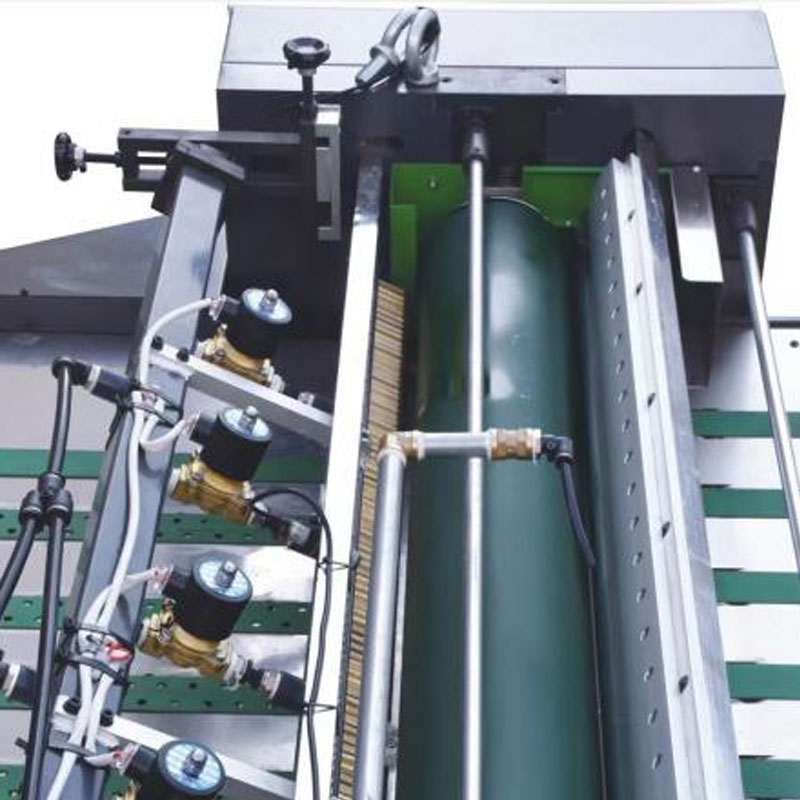

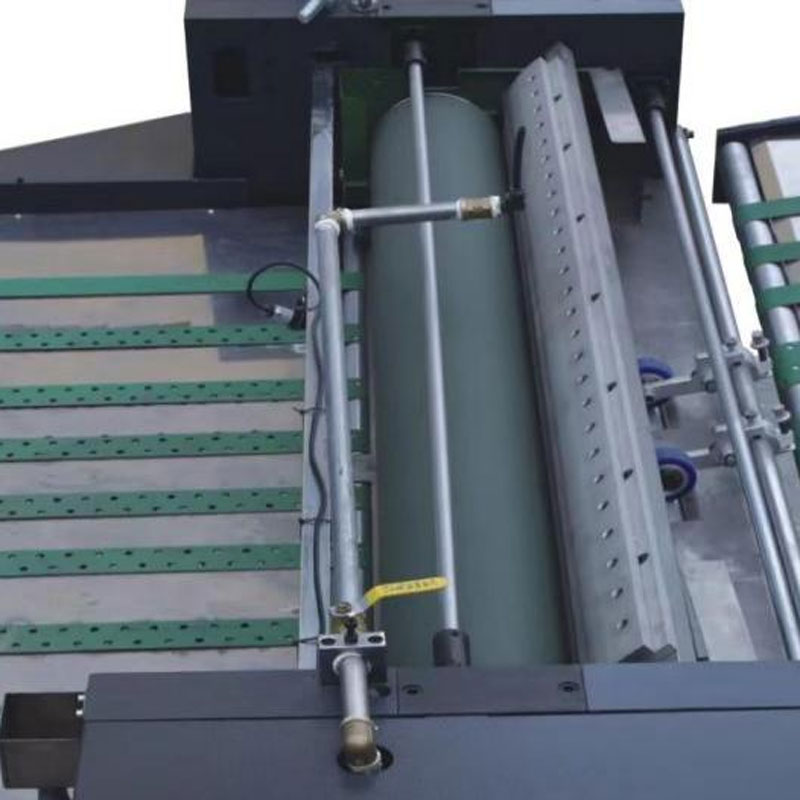

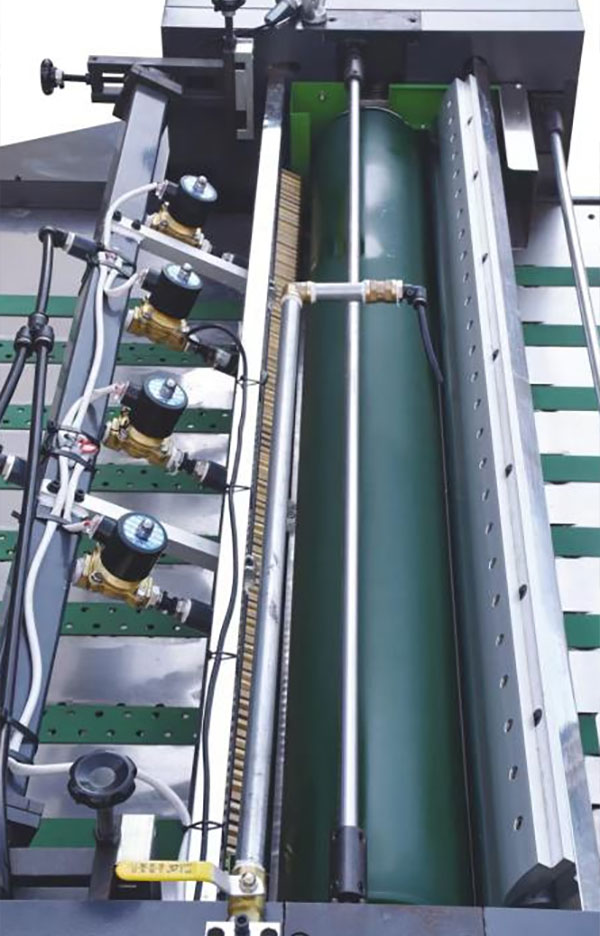

4. Oljebelegg (med valgfri luftknivenhet)

Maskinen legger et lag bestrykningsolje på trykksaker, etterfulgt av utjevning og tørking.

(1) Med jevn belegningseffekt og finjusteringskontroll av matingsmengden, noe som gjør papiret glatt og blankt;
(2) Hovedmaskin for overflateoljebelegging, med svært følsomt luftknivsystem/datamaskinkontroll (valgfritt) egnet for både tykt og tynt papir
(3) Hovedrullen bruker et akselhode med en diameter på 55 og kraftige lagre, som er holdbart og stabilt;
(4) Beleggsystemet er justert på den ene siden, med trykkdisplay og praktisk og rask betjening;
(5) Oljerullen papir automatisk overvåking avstengning og alarmsystem, lavhastighets jog debugging, papirbehandling og papirutgang
(7) Ingen tenner sugefeste og papirmating, ingen skjevheter;
(8) Rengjøringsanordning for beleggvalse, oljetilførsel med dobbel sløyfe og rensesystem for å unngå blokkering av oljekretser, oljetank Oljevolum automatisk overvåking og advarsel, sprayteflonmateriale, ikke-klebrig, lett å rengjøre;
(9) Hovedtransmisjonssystemet bruker synkron reimdrift, trykkbestandig design med dobbeltlager, presisjon og holdbarhet;

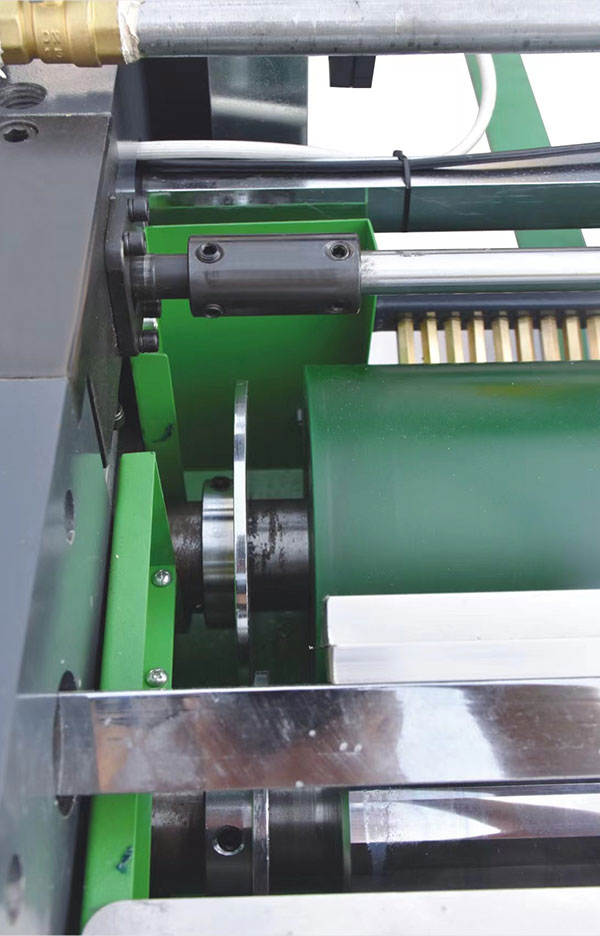

(10) Limedelen vedtar omvendt belegg med tre ruller, og maksimal diameter på limvalsen er 165 mm.
(11) Limingen er jevn og delikat, noe som sparer lim og kostnader;
(12) Den avtakbare nedre skrapen er enkel å rengjøre og skifte bladet, og skraper mer rent

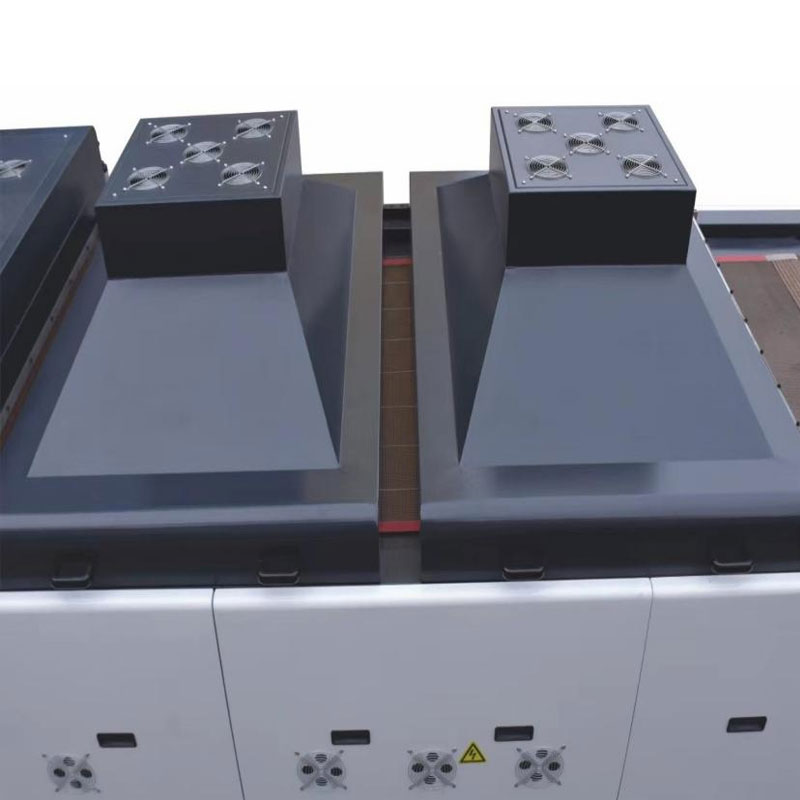

5.UV tørketrommel

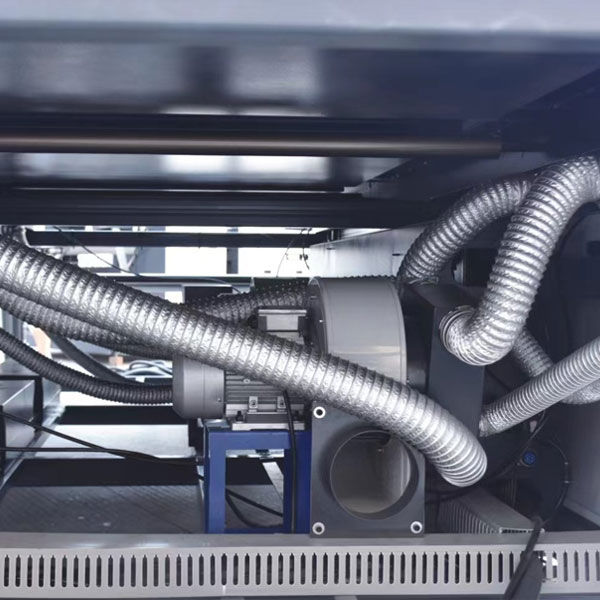

(1) suge- og uteluftsystem

(2) UV-delen bruker 8-12KW justerbar elektronisk lyskilde, som har forbedret sikkerhetsytelsen betydelig enn den tradisjonelle spenningskilden lyskilden. Lyskilden kan justere lysstyrken automatisk som endring av maskinens kjørehastighet, som kan endres fra 30% til 100%. Dermed spares det gjennomsnittlige energiforbruket med mer enn 30 %.

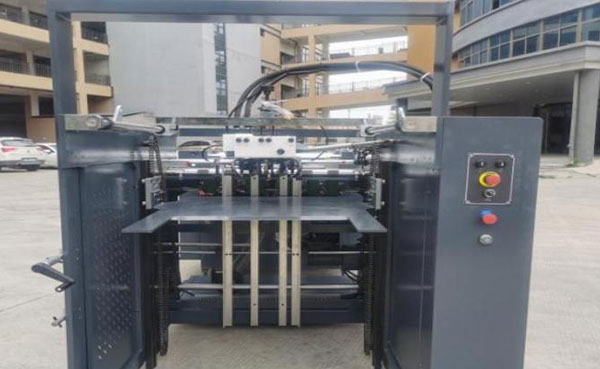

6. Automatisk stabler

Den automatiske papirleveringsmaskinen er utstyrt med en viftekjølt papirpressestruktur, som perfekt kan levere papiret under høyhastighetsdrift av maskinen, og sikrer at papiret leveres pent.

（1） Beltet har støysvak papirlevering, og de øvre og nedre trykkskinnene er designet for å sikre jevn og jevn levering.

（2） Vakuumsug papirstabilisator for å holde papiret stabilt; for å unngå krølling av tynt papirbelegg,

（3） Leveringsbordet kan heves og senkes manuelt;

（4） De øvre og nedre grensebeskyttelsesenhetene til leveringsbordet;（5） Automatisk senkeenhet for leveringsbordet, og leveringsgrense for papirstopp og alarmsystem;

（6） Kumulativt antall automatisk beleggpapir;

（7） Tilfeldig papir automatisk sorteringsenhet og programmert kontroll- og alarmsystem;

（8） Ved å bruke høyhastighets pneumatisk fotoelektrisk enkeltarks papirtakingssystem, er papiret nøyaktig og pent;

Valgfritt: pulverfjerning (belegg)
