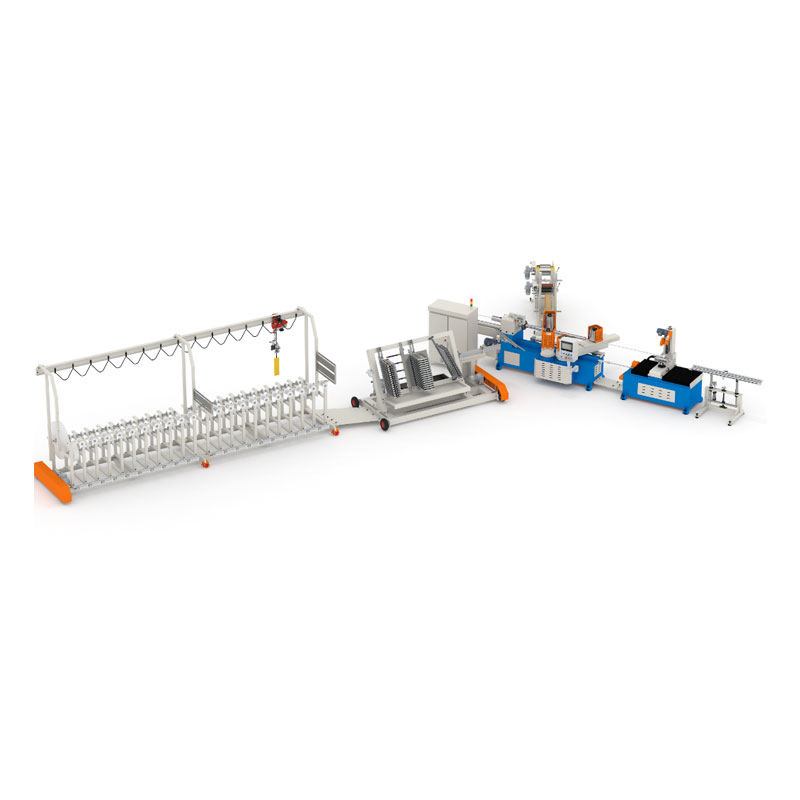

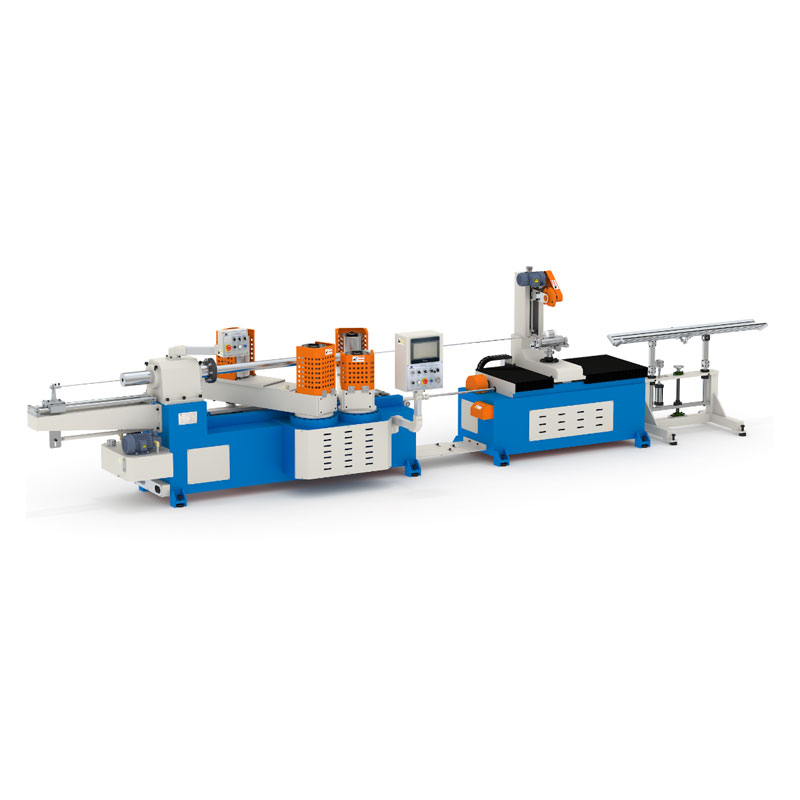

Kraftig papirrør Maskin

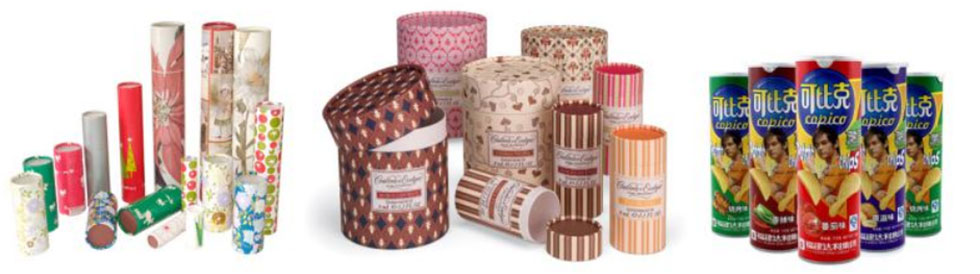

Den kan brukes til å produsere kjemiske fiberpapirrør, forskjellige papirbokser med komposittstruktur og små industrielle papirrør. Denne maskinen har muligheten til å danne spiralpapirrør, og integrerer lim-, viklings- og skjærefunksjonene i en, noe som gjør operasjonen effektiv og praktisk.

Funksjon

"E" -serien med tungt papirrør som lager maskin, designer ideen enkel 、 kompakt 、 stabil.

Standard for å lage papirrør 3 ”(ID76,2mm), maks veggtykkelse under 10 mm, største rør -ID kan opptil 200 mm.

Spesifikasjon

Funksjoner

1. Hele maskinrammen er laget av tykk stålplate og sveises gjennom sekundær prosessering, noe som forbedrer utstyrets stabilitet og holdbarhet kraftig.

2. Hovedoverføringssystemet vedtar en girreduksjonsstruktur, som har egenskapene til lav driftsstøy, generering av lav varme, høy hastighet og høyt dreiemoment.

3. Utstyrt med en høy-dreiemessig vektoromformer for å kontrollere hovedmotoren for å oppnå fleksibel og effektiv variabel hastighetsdrift.

4. Utstyrt med en hydraulisk mekanismekoblingsspenning og vinkelsensor for automatisk å justere beltespenningen for å sikre stabil drift.

5. Utstyrt med et synkront skjæresystem som bruker en kombinasjon av kuleskrue og servomotor for å oppnå høye presisjoner og høye svarskjæreoperasjoner.

6. Utstyrt med et pulssignal og fremadgående kompensasjonssystem for å sikre at skjærelengden alltid er konsistent i forskjellige hastigheter.

7. Gjennom den doble uavhengige PLC -arkitekturen skilles signalkontrollen og funksjonsberegningen for å optimalisere skjæreeffektiviteten og lengdekontrollnøyaktigheten.

8. Det nyoppgraderte grensesnittet for fargeskjerm på storskjerm gjør operasjonen mer praktisk og grensesnittet mer synlig.

9. Utstyrt med en intelligent papirfôringsenhet sanser den automatisk og stopper når papiret går i stykker for å forhindre feiloperasjon.

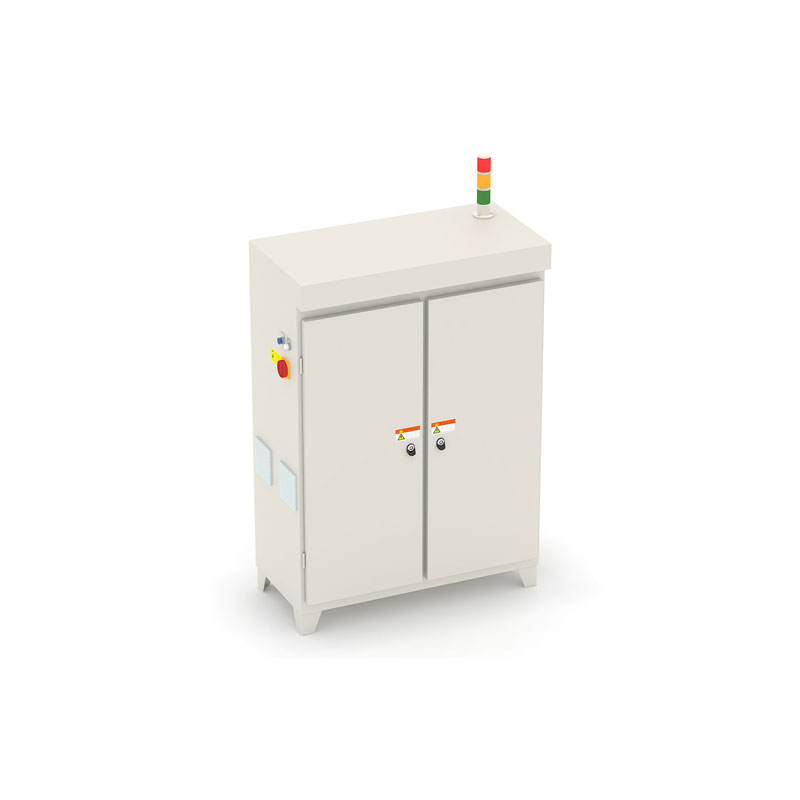

10. Den integrerte strukturen med elektrifisert kontroll integrerer effektivt papirrullholderen, limbeleggstativet og papirmatingsmekanismen.

11. Den modulære utformingen av elektrisk ledning av hele maskinen forbedrer vedlikeholdbarheten og bekvemmeligheten ved utskifting av systemet.

12. Den støtter utvidelse av nettverksfunksjoner, kobler til produksjonslinjer eller annet utstyr, og har fjernovervåking og vedlikeholdsmuligheter, og støtter standard industriell kommunikasjonsprotokoll Modbus TCP.

Maskindetaljer

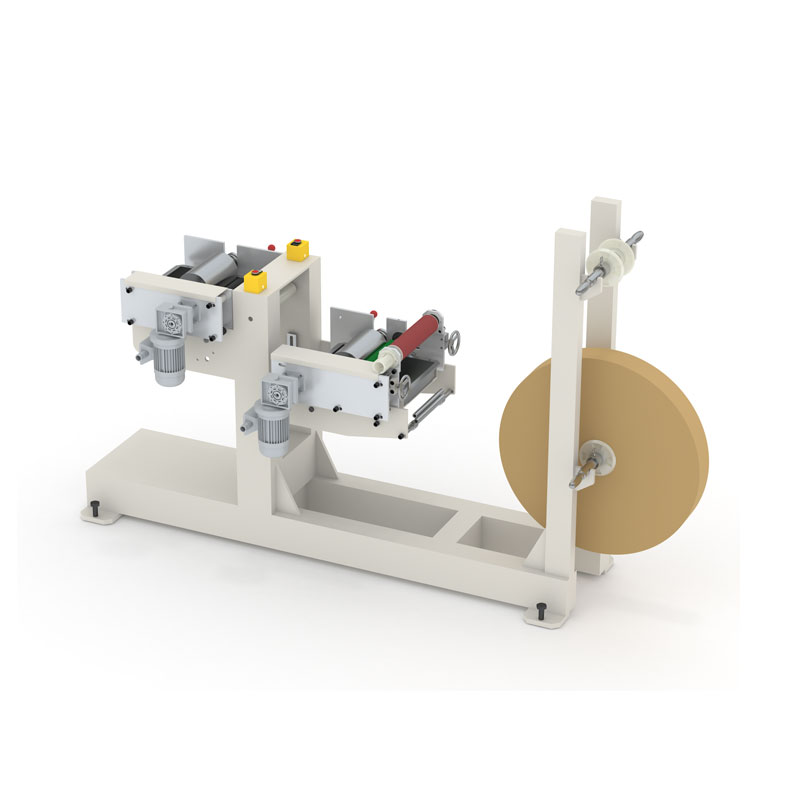

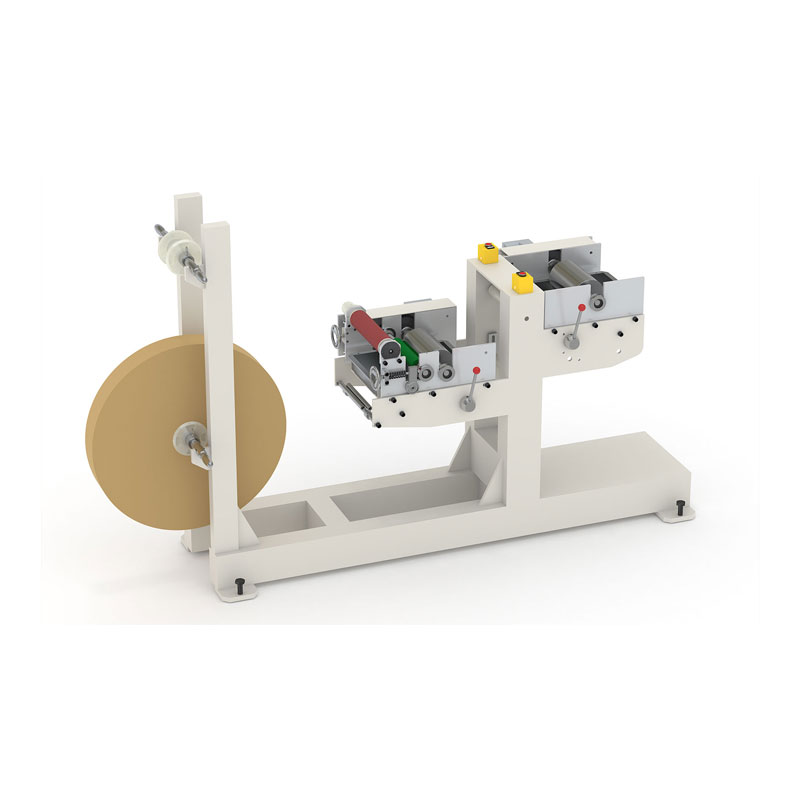

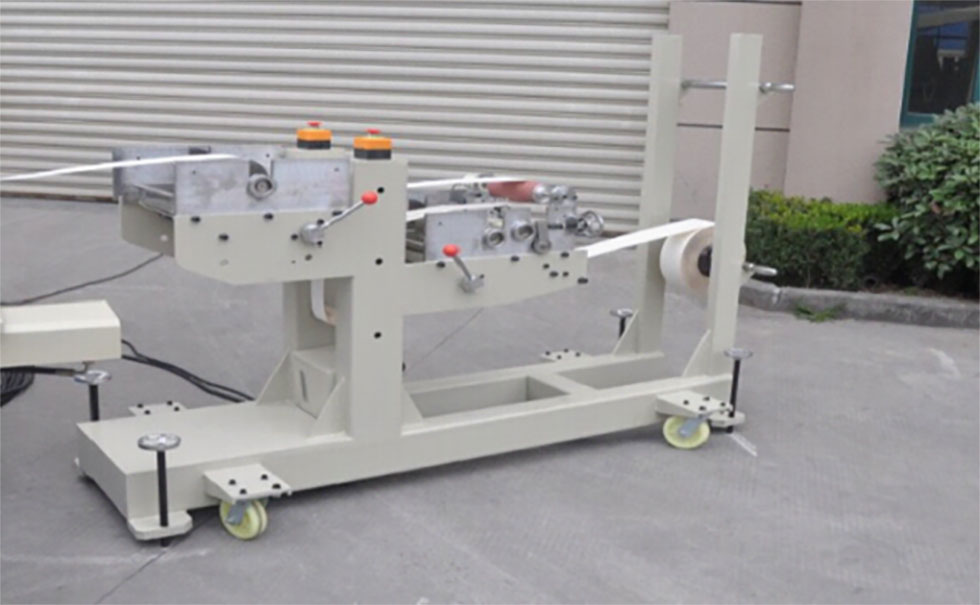

Multifunksjonelt fôringssystem for bunnpapir

Integrerer flere nøkkelkomponenter, inkludert automatisk fôringsanordning for papirskuff, en-sidig limmodul av rulletypen, smørende oljerullingssystem, og koderbasert papirbåndlengde og hastighetsdeteksjonsmodul for å oppnå integrert kontroll av papiroverføring, liming og overvåking.

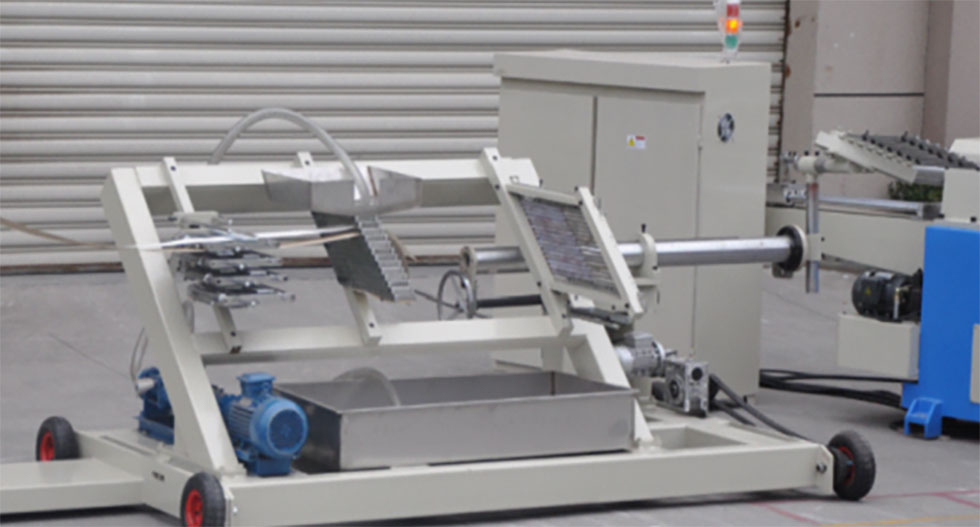

Standardkonfigurasjon 16-lags fossefall limstativ: (Andre limenheter er valgfritt)
Funksjoner: Det totale limstativet har lite høyde og enkelt å betjene, ved hjelp av en 3kW skruelimpumpe for sirkulerende lim og en polyuretanslange for skrapingslim.

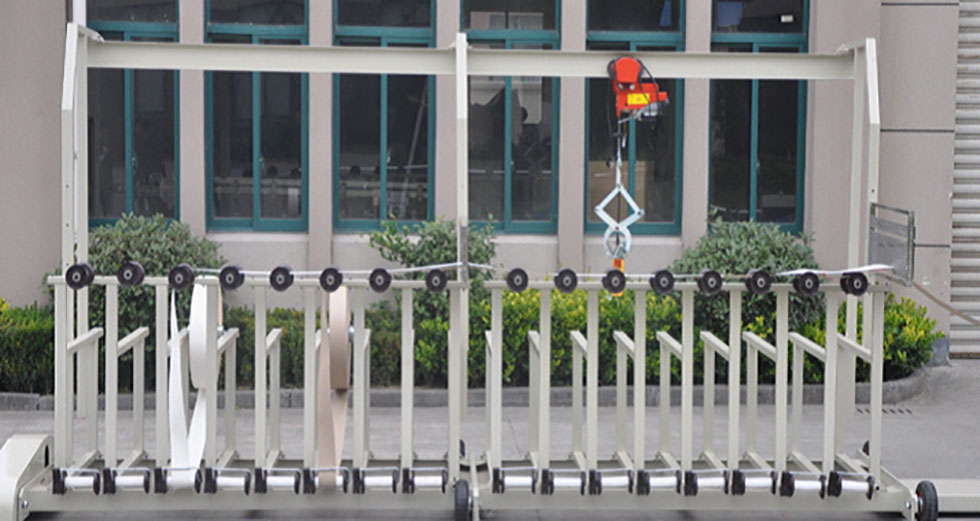

Standard konfigurasjon 16-lag 90-graders integrert papirskuff:
Funksjoner: Papirbrettet er lastet av elektrisk kran, og papirbrettet er enkelt å betjene.
Med drevet papirbrettvinkeljusteringsenhet.
Maksimal papirbrettdiameter er 1500 mm (tilpassbar over 1500mm).
